HRS

Sistema de liberación hidráulica

TGS ofrece un control remoto de botón táctil fácil para la SERIE T-BLOCK.
Ahora disponible con 3 combinaciones.
Consulte la pestaña "Accesorios" a continuación para descubrir los detalles.

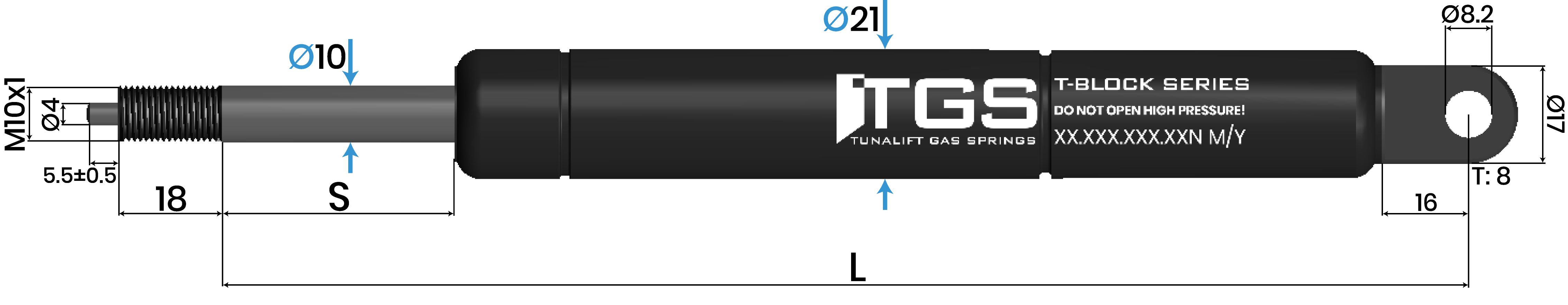

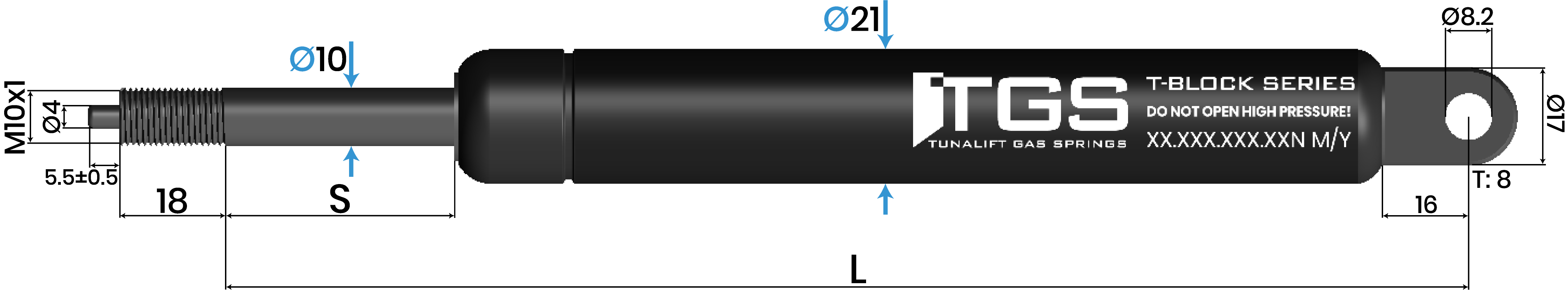

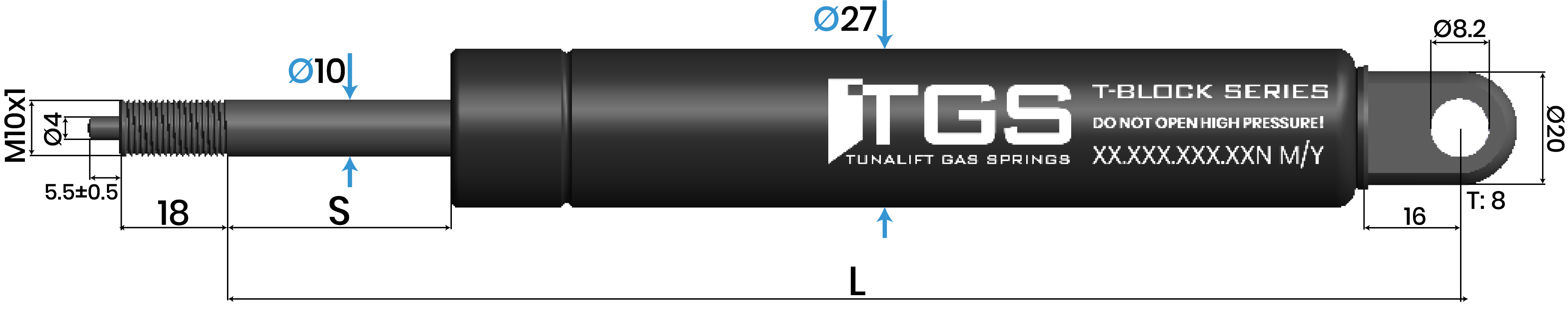

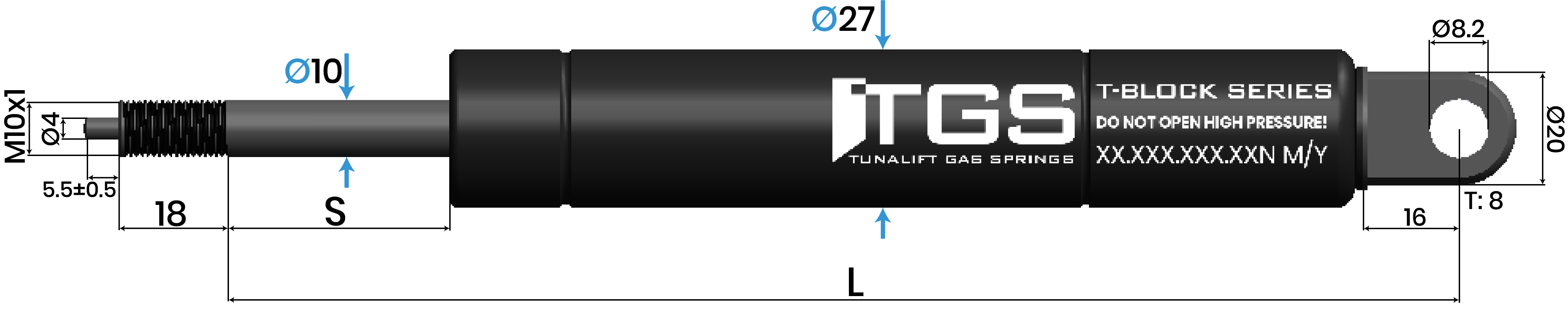

T-BLOCK | Serie bloqueable


Por favor, elija el tipo de bloqueo:
Código S L F1 3D
SQ.20.162 20 162 200N - 800N
SQ.30.192 30 192 200N - 800N
SQ.40.212 40 212 200N - 800N
SQ.60.262 60 262 200N - 800N
SQ.80.312 80 312 200N - 800N
SQ.100.367 100 367 200N - 800N
SQ.120.422 120 422 200N - 800N
SQ.160.537 160 537 200N - 800N
SQ.200.647 200 647 200N - 800N
SQ.250.792 250 792 200N - 800N
Código S L F1 3D
UN.20.172 20 172 200N - 1000N
UN.30.202 30 202 200N - 1000N
UN.40.223 40 223 200N - 1000N
UN.80.332 80 332 200N - 1000N
UN.100.382 100 382 200N - 1000N
UN.120.432 120 432 200N - 1000N
UN.160.527 160 527 200N - 1000N
UN.200.627 200 627 200N - 1000N
Código S L F1 3D
RG.20.187 20 187 200N - 800N
RG.30.217 30 217 200N - 800N
RG.40.237 40 237 200N - 800N
RG.80.312 80 312 200N - 800N
RG.100.402 100 402 200N - 800N
RG.120.467 120 467 200N - 800N
Código S L F1 3D
VF.20.147 20 147 200N - 1000N
VF.30.174 30 174 200N - 1000N
VF.40.194 40 194 200N - 1000N
VF.60.247 60 247 200N - 1000N
VF.80.292 80 292 200N - 1000N
VF.100.352 100 352 200N - 1000N
VF.120.402 120 402 200N - 1000N
VF.160.492 160 492 200N - 1000N
VF.200.582 200 582 200N - 1000N
VF.250.592 250 592 200N - 1000N
Código S L F1 3D
PJ.20.137 20 137 200N - 800N
PJ.30.152 30 152 200N - 800N
PJ.40.172 40 172 200N - 800N
PJ.60.210 60 210 200N - 800N
PJ.80.257 80 257 200N - 800N
PJ.100.292 100 292 200N - 800N
PJ.120.372 120 372 200N - 800N
PJ.160.417 160 417 200N - 800N
PJ.200.497 200 497 200N - 800N
PJ.250.697 250 697 200N - 800N
Código S L F1 3D
TL.20.137 20 137 200N - 1000N
TL.30.152 30 152 200N - 1000N
TL.40.172 40 172 200N - 1000N
TL.60.212 60 212 200N - 1000N
TL.80.252 80 252 200N - 1000N
TL.100.292 100 292 200N - 1000N
TL.120.332 120 332 200N - 1000N
TL.160.412 160 412 200N - 1000N
TL.200.492 200 492 200N - 1000N
TL.250.592 250 592 200N - 1000N
Por favor seleccione un grupo de montaje:
CARACTERISTICAS K1001
Información de Material Zamac 5 alloy
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso 0.51 KG
Descargar
3D View
CARACTERISTICAS K1002
Información de Material Zamac 5 alloy
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso 0.51 KG
Descargar
3D View
CARACTERISTICAS K0028
Información de Material Zamac 5 alloy
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso 0.51 KG
Descargar
3D View
CARACTERISTICAS TPY01
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPY03
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPY05
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS Y009
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS Y010
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS Y602
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS Y603
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPY02
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPY04
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS F105
Información de Material Steel
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso - KG
Descargar
3D View
CARACTERISTICAS F106
Información de Material Steel
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso - KG
Descargar
3D View
CARACTERISTICAS F005
Información de Material Steel
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso - KG
Descargar
3D View
CARACTERISTICAS F006
Información de Material Steel
Tratamiento de superficies Blanco Galvanizado (Zn / Blanco)
Peso - KG
Descargar
3D View
CARACTERISTICAS TPE02
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPE04
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
CARACTERISTICAS TPD02
Información de Material Steel
Tratamiento de superficies Black painted
Peso - KG
Descargar
3D View
Por favor seleccione un grupo de montaje:
Por favor seleccione un tipo de montaje :
KKM1
FEATURES
Información de Material Tratamiento de superficies
Zamac 5 alloy White zinc plated (Zn/White)
Peso Componentes
- KG KB1;KK2
Alternativas de longitud
L = 80 KKM1
L = 120 KKM1-1
L = 160 KKM1-2
L = 210 KKM1-3
L = 250 KKM1-4
KKM2
FEATURES
Información de Material Tratamiento de superficies
Zamac 5 alloy White zinc plated (Zn/White)
Peso Componentes
- KG KB2;KK2
Alternativas de longitud
L = 80 KKM2
L = 120 KKM2-1
L = 160 KKM2-2
L = 210 KKM2-3
L = 250 KKM2-4
LKM1
FEATURES
Información de Material Tratamiento de superficies
ERD 110 White zinc plated (Zn/White)
Peso Componentes
- KG LB1;LK1
Alternativas de longitud
L = 80 LKM1
L = 120 LKM1-1
L = 160 LKM1-2
L = 210 LKM1-3
L = 250 LKM1-4
KKM3
FEATURES
Información de Material Tratamiento de superficies
Zamac 5 alloy White zinc plated (Zn/White)
Peso Componentes
0.013 KG KB3;KK3
Alternativas de longitud
L = 80 KKM3
L = 120 KKM3-1
L = 160 KKM3-2
L = 210 KKM3-3
L = 250 KKM3-4
Por favor seleccione un tipo de montaje :
HRS.1B-1H Hydraulic Release Head
FEATURES
Conector Manguera
Aluminio Plástico
Botón Varilla de pistón
Aluminio Acero (galvanizado)
Ejemplo de pedido HRS.1B-1H-(L1)
L1 = (100mm-2000 mm)
HRS.1B-2H Hydraulic Release Head
FEATURES
Conector Manguera
Aluminio Plástico
Botón Varilla de pistón
Aluminio Acero (galvanizado)
Ejemplo de pedido HRS.1B-2H-(L1-L2-L3)
L1 = (100mm-1000 mm)
L2 = (100mm-1000mm)
L3 = (100mm-1000mm)
HRS.2B-1H Hydraulic Release Head
FEATURES
Conector Manguera
Aluminio Plástico
Botón Varilla de pistón
Aluminio Acero (galvanizado)
Ejemplo de pedido HRS.2B-1H-(L1-L2-L3)
L1 = (100mm-1000 mm)
L2 = (100mm-1000mm)
L3 = (100mm-1000mm)
HRS.2B-2H Hydraulic Release Head
FEATURES
Conector Manguera
Aluminio Plástico
Botón Varilla de pistón
Aluminio Acero (galvanizado)
Ejemplo de pedido HRS.2B-2H-(L1-L2-L3-L4)
L1 = (100mm-1000 mm)
L2 = (100mm-1000mm)
L3 = (100mm-1000mm)
L4 = (100mm-1000mm)
PR011
FEATURES
Conector Manguera
Zamac Plástico
Caja Palanca
Plástico Acero (galvanizado)
Ejemplo de pedido
L = 400 PR011-400
L = 500 PR011-500
L = 750 PR011-750
L = 900 PR011-900
PR012
FEATURES
Conector Manguera
Zamac Plástico
Caja Palanca
Plástico Plástico
Ejemplo de pedido
L = 400 PR012-400
L = 500 PR012-500
L = 750 PR012-750
L = 900 PR012-900
PR011
FEATURES
Conector Manguera
Zamac Plástico
Caja Palanca
Plástico Acero (galvanizado)
Ejemplo de pedido
L = 400 PR011-400
L = 500 PR011-500
L = 750 PR011-750
L = 900 PR011-900
PR012
FEATURES
Conector Manguera
Zamac Plástico
Caja Palanca
Plástico Plástico
Ejemplo de pedido
L = 400 PR012-400
L = 500 PR012-500
L = 750 PR012-750
L = 900 PR012-900

características de los rezortes

La curva característica del resorte muestra la trayectoria de fuerza del resorte de gas sobre la carrera, desde el estado extendido hasta el retraído y viceversa.

La característica del resorte ilustra el equilibrio de potencia de F2 / F1. Para el diseño de resortes de gas, la fuerza F1 es, además de las dimensiones, el criterio más importante.

La fuerza F1 se mide 5 mm antes del final del movimiento de extensión y, por lo tanto, desafía el valor de la fuerza del resorte.


Pressure Tolerance Rates (F1)

Presión F1 (N) 30 < F1 ≤ 50 50 < F1 ≤ 250 250 < F1 ≤ 2500 2500 < F1 ≤ 5000 5000 < F1 ≤ 10000
Tolerancia (N) + %50
- %15
+ %15
- %5
+ %10
- %5
+ %7
- %5
+ %5
- %5
